Interrupteurs à déclenchement à seuil de pression

HERGA conçoit et fabrique une très large gamme de solutions pneumatiques. Elle propose des télécommandes, des boutons poussoirs, des soufflets et des pédales. Tous ces produits nécessitent d’être reliés à interrupteur à pression (pressostat, manostat ou vacuostat).

Les pressostats les plus polyvalents sont ceux des séries 6753, 6761 / 6763 et 6891 / 6893

6753 Interrupteur à pression

Ce pressostat a une capacité d’interruption de 250Vac / 0.5A avec en option le choix d’un contact N/O ou N/C.

Il possède une vis de réglage pour la compensation en température. Il est programmé en usine avec plusieurs plages de déclenchement possibles :

  • 5.6 mbar +/- 22%
  • 5 mbar +/- 25%
  • 7.5 mbar +/- 16%
  • 20 mbar +/- 10%
  • 25 mbar +/- 10%
  • 30 mbar +/- 10%
  • 35 mbar +/- 10%

6761 Interrupteur à vide / 6763 manostat à pression / 6891 & 6893 interrupteur à air

A monter sur PCB, ces 2 séries ont le même visuel. Le niveau de déclenchement est ajustable grâce à une vis de réglage, indépendamment de la famille choisie.

  • Les vacuostats 6761 ont un fonctionnent à vide
  • La série 6763 commute en pression.
  • Et les manostats 6891 et 6893 fonctionnent à l’air (15 à 62 bars seulement)
Type de contactSPST N/O
Courant / tension Contact ArgentMin 10mA 24V DC
Max 0,5A 250V AC
Verion UL : max 50mA 250V AC
Courant / tension Contact OrMin 10mA 24V AC/DC
Max 50mA 250V AC
Verion UL : max 10mA 250V AC/DC
Pression mini15 mbar
Pression maxi670 mbar pour la version 6761 en dépression
1000 mbar pour la version 6763 en pression
Hystérésis0,15 mbar
Pression d’éclatement2040 mbar
RaccordSur le côté ou en dessous, 4mm
En dessous 2mm uniquement
Entrée inférieure ‘V’ Dépression & entrée supérieure ‘P’ pression
MembraneSilicone
Durée de vie1 000 000 cycles

A noter que la version 6761 est la version vacuostat tandis que la version 6763 est la version à pression. Les séries 6891 et 6893 sont uniquement à air.

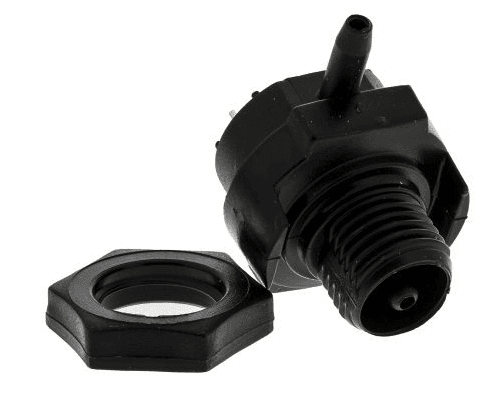

6761 : vacuostat

6761 interrupteur à vide

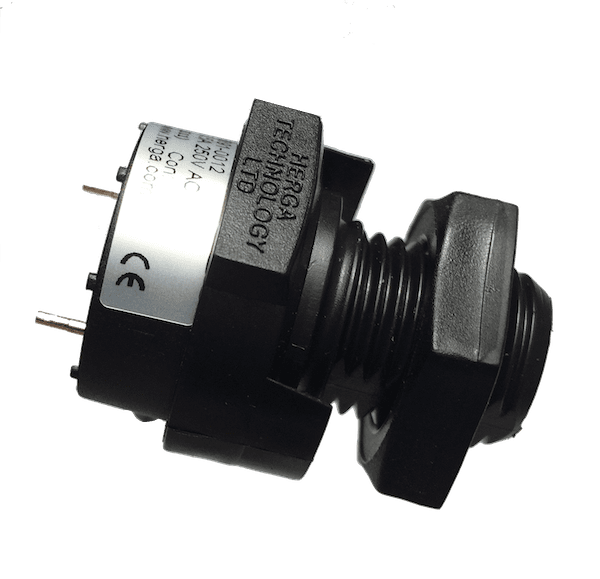

6763 : pression

6763 interrupteur à pression

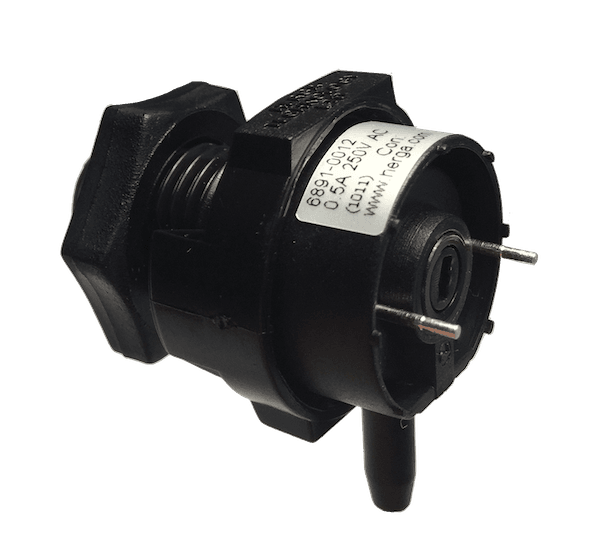

6891 et 6893 : à air
