Série HPS 500
Proposée en standard avec un micro-interrupteur SPST (Single Pole Single Throw / Unipolaire unidirectionnel) avec un gamme de mesure de 0.25 à 1370 mbar.
Il y a 6 plages en pression ou dépression :
- 0.25 -> 1.25 mbar (Diaphragme en Téflon)
- 1.25 -> 5.0 mbar (Diaphragme en Uréthane)
- 5.0 -> 25 mbar (Diaphragme en Uréthane)
- 25 -> 75 mbar (Diaphragme en Uréthane)
- 75 -> 374 mbar (Diaphragme en Uréthane)
- 374 -> 1370 mbar (Diaphragme en Uréthane)
Ces manostats sont disponibles avec une entrée pression (P) et une entrée dépression (V). Chaque manostat possède une vis de réglage pour permettre d’ajuster le niveau de pression dans la plage choisie.
Il y a 4 configurations mécaniques (orientation des ports, fixations, …)
Contact électrique : 30Vdc @ 40mA

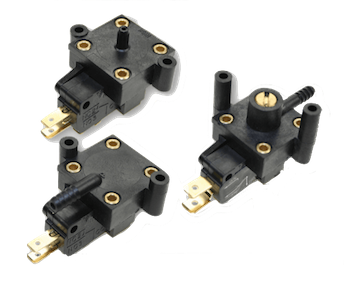

Série HPS 600
Proposée en standard avec un micro-interrupteur SPDT (Single Pole Double Throw / Unipolaire bidirectionnel) et une gamme de pression ou dépression de 1.25 à 4144 mbar.
Contact électrique : 3, 10 et 15A/125-250Vac
Les plages de mesure en pression et en dépression sont ajustables grâce à une vis de réglage (sauf en pression pour les plages de 1.25->5mbar et 3.7->6.2 mbar)
Plage en PRESSION(-G)
- 1.25 -> 5.0 mbar
- 3.7 -> 6.2 mbar
- 7.5 -> 25 mbar
- 25 -> 69 mbar
- 69 -> 276 mbar
- 276 -> 1036 mbar
- 1036 -> 4144 mbar
3 configurations mécaniques (orientation des ports, fixations, …)
Il y a 4 plages de mesure (-V) :
- 5 -> 20 mbar
- 20 -> 37 mbar
- 37 -> 189 mbar
- 189 -> 964 mbar
2 configurations mécaniques (orientation des ports, fixations, …), ainsi qu’une option pour contacts dorés
